Récepteur RF 2,4Ghz 230Vac monochrome TRIAC

Description générale de l’écosystème “black”

Les produits qui composent ce système permettent de commander des rubans de LED ou des spots en basse tension ou en 230V (module TRIAC dédié). Des télécommandes 1 ou 4 zones, ainsi que plusieurs récepteurs sont disponibles. Il est possible d’utiliser un ou plusieurs récepteurs par zone.

Les avantages de cette solution :

• qualité de fabrication et matériaux “soft touch”,
• nombreux types de télécommandes (manuelles ou murales),
• possibilité de mémoriser des scènes,
• récepteurs disposant d’une entrée de commande par bouton poussoir,
• synchronisation et fonction relai des récepteurs pour une portée jusqu’à 100 mètres,
• les récepteurs restent éteints (si ils l’étaient) lors d’une coupure de courant,
• 2 modes d’association avec ou sans accès,
• module Wifi ou récepteur Wifi compatible tuya pour commande par téléphone ou tablette.

Plusieurs types de récepteurs sont disponibles : teinte fixe avec 1 canal, teinte variable avec 2 canaux. RGB/RGBW avec 4/5 canaux. Il n’est pas possible de commander des récepteurs d’un type avec des télécommandes d’un autre type.

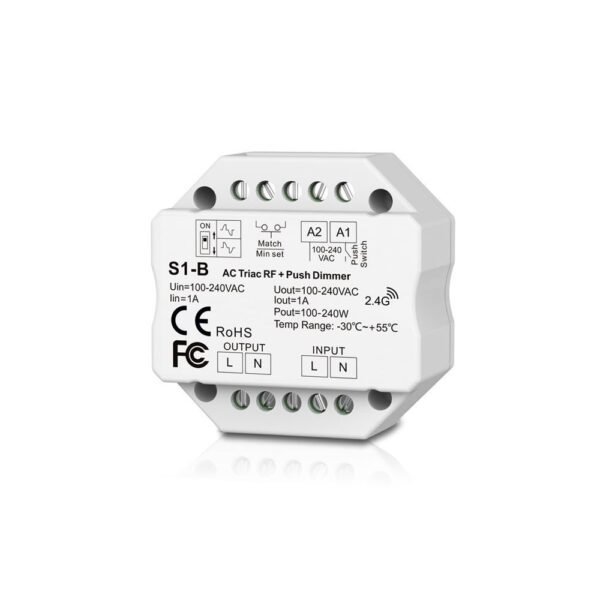

Description du produit

Ce module permet de contrôler un spot LED (avec alimentation externe) ou une ampoule LED 230V et de les faire varier. Le luminaire doit obligatoirement être variable en 230V (TRIAC). Il se place derrière un interrupteur (non fourni) de type bouton poussoir (pas ON/OFF), dans un boitier d’encastrement. Il se commande :

• par des télécommandes “teinte fixe” 1 ou 4 zones (portée 30 mètres),
• avec un bouton poussoir connecté au module :
• appuis court : ON/OFF,
• appuis long : variation.

Il est possible de placer un ou plusieurs modules par zone, avec au maximum 360W de puissance. Le neutre et la phase sont nécessaires pour le branchement de ce produit.

Il dispose d’une entrée bouton poussoir qui permet de le commander grâce à un bouton encastré (non fourni) :

Ce récepteur peut être commandé par 10 télécommandes différentes en même temps. Il est possible d’ajouter un module Wifi afin de permettre une commande via une tablette ou un smartphone. Ce modèle n’est pas directement compatible Wifi. Il est également possible grâce à ce module de contrôler l’éclairage traditionnel à incandescence et halogène.

Procédure d’association
