Attention, ce produit ne dispose pas de protection contre les courts circuits en sortie de chaque marche. Il faut donc faire attention à ce que la longueur des fils dénudés ne soient pas trop importante pour qu’ils ne puissent pas se toucher lors de l’installation. En cas de problème, il est cependant possible de désactiver la marche et d’utiliser la suivante.

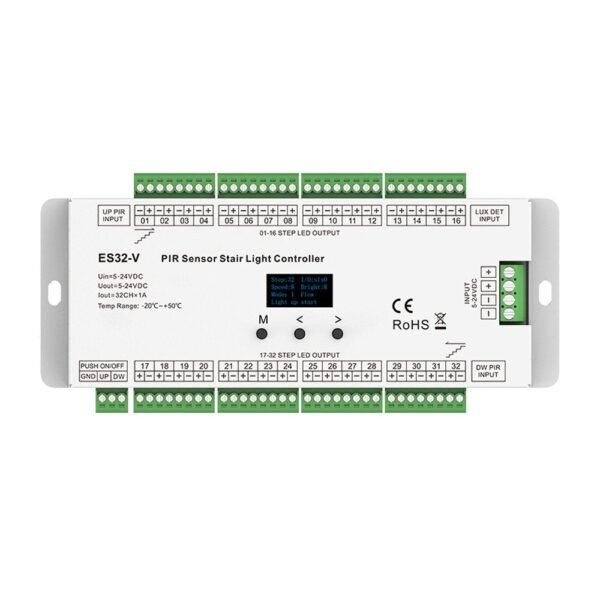

Illuminez vos escaliers avec précision, style et intelligence grâce au contrôleur ES32-V. Conçu pour les bandes LED basse tension, ce système de contrôle offre jusqu’à 32 sorties indépendantes avec capteurs de mouvement PIR intégrés, détection de lumière ambiante et commandes manuelles via interrupteurs.

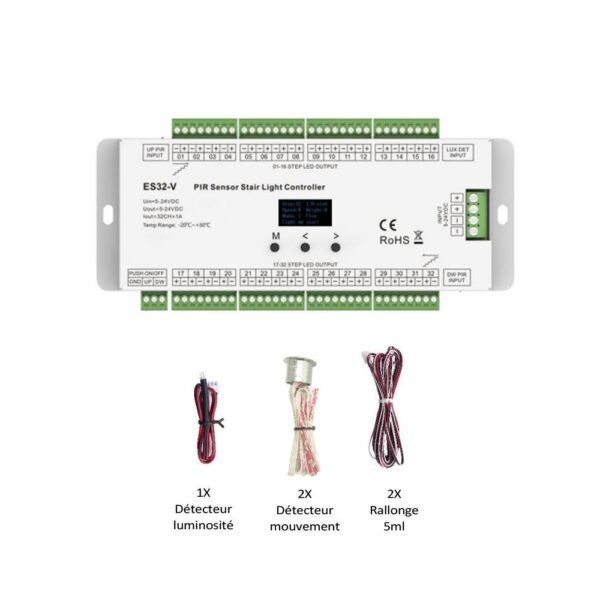

Le contrôleur ES32-V permet de gérer jusqu’à 32 canaux indépendants, chacun pouvant alimenter une bande LED basse tension de 5 à 24VDC avec un courant maximal de 1A. Il est équipé de deux capteurs PIR positionnés en haut et en bas de l’escalier pour détecter les mouvements dans les deux sens. Un capteur de lumière ambiante intégré permet de désactiver l’allumage automatique en cas de luminosité suffisante.
Deux entrées sont prévues pour connecter des boutons poussoirs, offrant une commande manuelle en complément de la détection automatique. L’appareil dispose d’un écran OLED et de trois boutons pour accéder facilement aux différents paramètres de configuration.
L’utilisateur peut choisir parmi six modes d’éclairage dynamiques – Flow, Chase, Trail, Float, Five-Step et One-Step – et régler la vitesse ainsi que la luminosité sur huit niveaux. L’allumage et l’extinction des lumières peuvent être synchronisés ou programmés de manière séquentielle, avec un fondu réglable de 0 à 3 secondes.
Le système intègre une temporisation d’extinction automatique réglable de 5 secondes à 10 minutes, ainsi qu’un seuil de détection de lumière ajustable entre 10 et 200 lux. Une fonction de test rapide permet de vérifier le bon fonctionnement des capteurs, et chaque canal peut être désactivé individuellement en cas de panne.
Les dimensions des capteurs sont les suivantes :
Capteurs de mouvement :
- Diamètre : 26 mm
- Diamètre encastrement : 20 mm
Capteur de luminosité :
- Diamètre : 5mm
- Diamètre encastrement : 4 mm
Il fonctionne en 12V ou 24V, avec une puissance de 1A par marche, soit 12W en 12V ou 24W en 24V au maximum par marche. On pourra dons également y brancher des spots LED variables en 12V.
Plusieurs modes de fonctionnement sont possibles suivant le contexte, une notice est disponible en téléchargement.
Installation du système
Le contrôleur doit être branché en 12V ou en 24V :
- à une alimentation sur le bornier à vis,
- aux rubans par 2 fils connectés sur les borniers de chaque marche,
- Au deux détecteurs de mouvement,
- au détecteur de luminosité.
Branchez le ruban en sortie du variateur avant de le connecter à l’alimentation.
